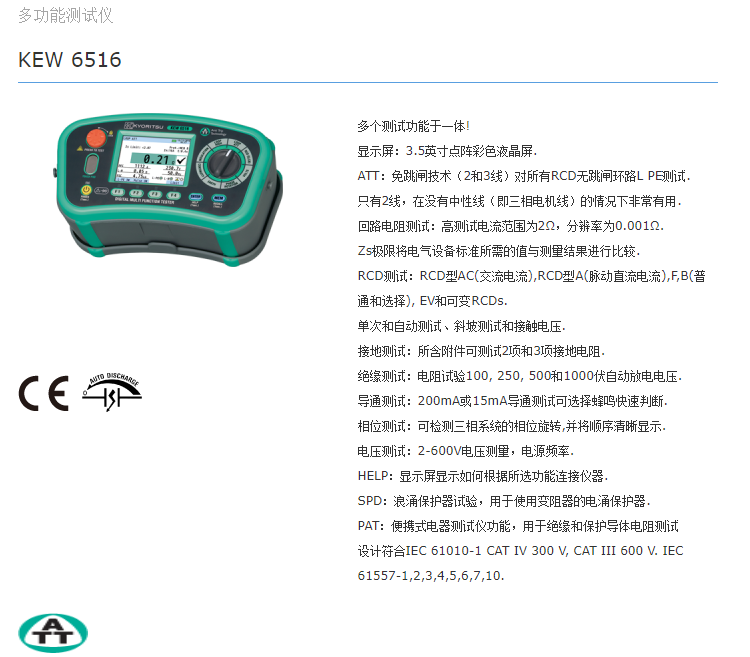

日本共立KEW 6516 多功能测试仪

主页 » 多功能测试仪 » 日本共立KEW 6516 多功能测试仪


绝缘电阻 SPD(压敏电压)
测试电压 100V 250V 500V 1000V Max.1000V
测量范围 2.000/20.00/200.0MΩ
(自动量程)		 20.00/200.0/1000MΩ
(自动量程)		 20.00/200.0/2000MΩ
(自动量程)		 0-1000V
(1V上升)
精确度 ±2%rdg±6dgt
(2.000/20.00MΩ)
±5%rdg±6dgt
(200.0MΩ)		 ±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(1000MΩ)		 ±2%rdg±6dgt
(20.00/200.0MΩ)
±5%rdg±6dgt
(2000MΩ)		 ±5%rdg±5dgt
额定电流 1.0-1.2mA
@0.1MΩ		 1.0-1.2mA
@0.25MΩ		 1.0-1.2mA
@0.5MΩ		 1.0-1.2mA
@1MΩ		 ‐
短路电流 最大1.5mA ‐
回路阻抗
功能 LOOP ATT LOOP HIGH
L-PE/L-N
(3线)		 L-PE(2线) L-PE
(0.01ΩRes)		 L-PE
(0.001ΩRes)
高测试电流(25A)		 L-N/L-L
额定电压 100-260V
(50/60Hz)		 48-260V
(50/60Hz)		 48-260V
(50/60Hz)		 100-260V
(50/60Hz)		 48-500V
(50/60Hz)
测量范围 20.00/200.0/2000Ω
(自动量程)		 20.00/200.0/
2000Ω
(自动量程)		 2.000Ω 20.00Ω
精确度 ±3%rdg±6dgt ±3%rdg±10dgt ±3%rdg±4dgt ±3%rdg±25mΩ ±3%rdg±4dgt
0Ω外部回路额定测试电流:
230V时的数量/时间		 L-N:6A/60ms
N-PE:10mA		 L-PE:15mA 20Ω:
6A/20ms
200Ω:
0.5A/20ms
2000Ω:
15mA/500ms		 25A/20ms 6A/20ms
PSC/PFC
范围

2000A/20kA
(L-N(PSC)/
L-PE(PFC))

 2000A/20kA
(PFC)		 2000A/20kA
(PFC)		 2000A/50kA
(PFC)		 2000A/20kA
(PSC)
精确度 PSC/PFC 精度来自于测量的回路阻抗规范和测量的电压规范
RCD
额定电压 100-260V(50/60Hz)
功能 x1/2, x1,x5,Ramp,自动,Uc
6/10/30/100/300/500/1000mA/变量
RCD型 AC(G/S) A(G/S) F(G/S) B(G/S) EV
跳脱电流设置 x1/2,
x1,Uc		 10/30/100/300/
500/1000mA(G)
10/30/100/
300/500(S)		 10/30/100/
300/500mA		 10/30/100/
300/500mA		 10/30/100/
300mA		 6mA(x1仅)
x5 10/30/100mA 10/30/100mA 10/30/100mA 10/30mA –
Ramp 10/30/100/
300/500mA		 10/30/100/
300/500mA		 10/30/100/
300/500mA		 10/30/100/
300mA		 6mA
精确度
跳脱电流 x1/2 -8% – -2% -10% – 0% -10% – 0% -10% – 0% –
x1 +2% – +8% 0% – +10% 0% – +10% 0% – +10% 0% – +10%
x5 +2% – +8% 0% – +10% 0% – +10% 0% – +10% –
Ramp -4% – +4% -10% – +10% -10% – +10% -10% – +10% -10% – +10%
跳脱时间 x1/2 2000ms(G/S):±1%rdg±2ms –
x1 550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms 10.5s:±1%±2㎳
x5 410ms(G/S):±1%rdg±2ms –
导通测试
范围 20.00/200.0/2000Ω (自动量程)
开路电压(DC) 7-14V
测量电流 200mA >200mA or more(小于2Ω)
15mA 15mA±3mA(短路)
精确度 ±2%rdg±8dgt
电压测试
范围 300.0/600V(自动量程)
测量范围 电压 2-600V
频率 45-65Hz
精确度 电压 ±2%rdg±4dgt
频率 ±0.5%rdg±2dgt
相位旋转
额定电压 48-600V(50/60Hz)
标志 正确相序: 显示“1.2.3”和标志
反相相序: 显示“3.2.1” 和标志
接地测试
范围 20.00/200.0/2000Ω(自动量程)
精确度 ±2%rdg±0.08Ω(20.00Ω)
±2%rdg±3dgt(200.0/2000Ω)
安全标准 IEC 61010-1 CAT IV 300V ,CAT III 600 V 污染度 2
IEC 61010-2-034
IEC 61557-1,2,3,4,5,6,7,10
IEC 60529(IP40)
IEC 61326(EMC)
电源 LR6 (AA) (1.5V) ×8
通讯接口 USB,
尺寸 / 重量 136(L) × 235(W) × 114(D) mm / 约. 1300g (含电池)
附件 测试线※2
7281(测试线)
7246(测试线)
7228A(测试线)
8041(接地棒[2根/1组])
9084(便携箱)
9142(便携箱)
9151(肩带)
9199(肩带)，<span background-color:#ffffff;"="" style="margin: 0px; padding: 0px;">8212-USB(USB适配器"KEW Report(软件)'')
LR6(AA) × 8, 使用说明书, 检验证书
可选件 8259(适配器)
7272(测试线)
8017A(延长探棒)

※1　7187A:英标插头, 7218A:(EU)欧洲插头, 7221A(SA) 南非插头, 7222A:(AU)澳大利亚插头
