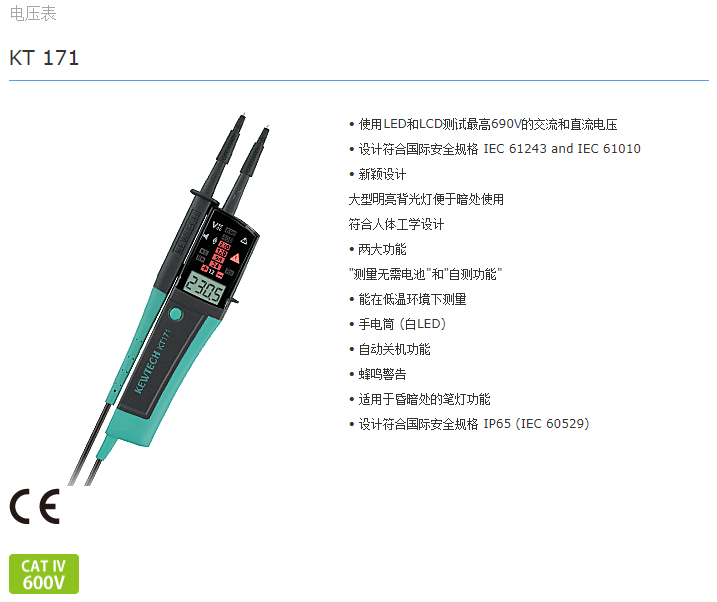

日本共立KT 171 电压表
电压测试 | ||
---|---|---|
电压量程 | 12 – 690V AC/DC | |
LED | 额定电压 | 12/24/50/120/230/400/690V AC (16 – 400Hz), DC (±) |
允许值 (界限电压) |
超过下列数值时电量: 7±3V (12V LED) 18±3V (24V LED) 37.5±4V (50V LED) 额定电压的75%±5% (120/230/400/690V LED) |
|
响应时间 | 各额定电压的100%时<0.6秒 | |
LCD | 量程/分辨率 (自动量程) |
300V AC/DC (6.0 – 299.9)/0.1V 690V AC (270 – 759)/1V 690V DC (270 – 710)/1V |
精确度(23±5oC) | ±1.5V (7 – 100V) ±1%±5dgt (100 – 690V) AC (16 – 400Hz), DC(±) |
|
超范围提示 | "OL" | |
响应时间 | 各额定电压的90% – 100%时约1秒 | |
峰值电流 | ls<3.5mA (690V时) | |
电池寿命 | 30s ON (操作时间) 240s OFF (恢复时间) |
|
单极相位测试 | ||
电压量程 | 100 – 690V AC (50/60Hz) | |
相序测试 | ||
系统 | 三相四线系统 200 – 690V 相-相 AC (50/60Hz) |
|
相位测量 | 120±5度 | |
导通测试 | ||
检测范围 | 0 – 400kΩ+50% | |
测试电流 | 约1.5μA (电池 3V, 0Ω) |
安全规格 | IEC 61243-3, IEC 61010-1, IEC 61557-7 CAT Ⅲ 690V / CAT Ⅳ 600V 污染度 2 |
---|---|
IP等级 | IP65 (IEC 60529) |
操作温湿度范围 | -15 – 55oC, 最大85% RH (无结露) |
保存温湿度范围 | -20 – 60oC, 最大85% RH (无结露) |
电源 | LR03 (AAA) 1.5V×2 |
外形尺寸 | 246(L)×64(W)×26(D) mm |
重量 | 190g (含电池) |
附件 | LR03 (AAA) 1.5V×2, KTA01 (4mm金属盖[2个/套), KTA02 (4mm橡胶盖[2个/套]), 使用说明书 |
